GEOSTUDIO

Software di analisi geotecnica

Categoria/ANALISI GEOTECNICA

Cos’è GEOSTUDIO

GeoStudio offre una gamma di strumenti di analisi numerica per simulare le condizioni sopra e sotto la superficie del terreno. GeoStudio può essere utilizzato per modellare terreni naturali e pendii rocciosi, sistemi di flusso delle acque sotterranee per applicazioni geotecniche, scavi e miniere a cielo aperto, sistemi di drenaggio, dighe e argini in terra, strutture in terra rinforzata, strutture di stoccaggio degli sterili e altro ancora.

Versioni e funzionalità di GEOSTUDIO

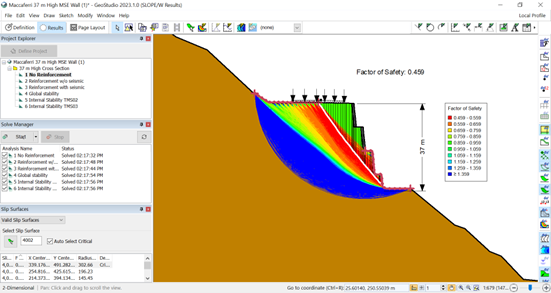

GEOSTUDIO 2D

GeoStudio 2D offre la capacità fondamentale di eseguire analisi di stabilità dei pendii all’equilibrio limite utilizzando SLOPE/W per terreno e roccia. GeoStudio 2D offre un elenco completo di funzionalità, tra cui:

Formulazione rigorosa dell’equilibrio limite
Tredici metodi di analisi, tra cui Morgenstern-Price e Spencer
Diverse tecniche di ricerca sulla superficie di scorrimento tra cui Ingresso-Uscita, Griglia e Raggio e Cuckoo
Algoritmo efficiente di ricerca delle radici per il calcolo del fattore di sicurezza
Definizione della pressione dell’acqua nei pori utilizzando linee piezometriche, funzioni spaziali, Ru e B-bar
Capacità di analisi probabilistica e di sensibilità
Formulazioni a fattore parziale, pseudostatiche a fasi e con prelievo rapido a fasi
Libreria completa di modelli di materiali per terreno e roccia
Funzionalità di rinforzo, sovrapprezzo e carico sismico
Libreria di rinforzo dei fornitori con prodotti di Huesker, Maccaferri,TenCate e Tensar
Supporto per la progettazione agli stati limite per Eurocodice o progettazione del fattore di resistenza al carico

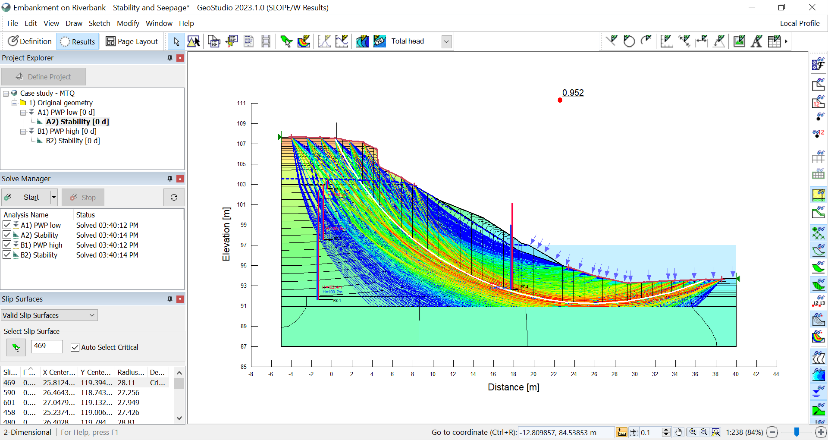

GEOSTUDIO 2D Advanced

GeoStudio 2D Advanced offre tutte le funzionalità essenziali del livello GeoStudio 2D, introducendo al contempo la capacità di simulare il flusso delle acque sotterranee stazionario e transitorio in terreni e rocce sia saturi che insaturi utilizzando SEEP/W. Le funzionalità aggiuntive offerte in GeoStudio 2D Advanced includono:

Formulazione completa satura-insatura per il flusso delle acque sotterranee in stato stazionario o transitorio
Integrazione perfetta della pressione dell’acqua interstiziale agli elementi finiti con l’analisi della stabilità dei pendii per problemi sia in stato stazionario che transitorio.
Le opzioni di geometria includono sezioni trasversali 2D, assialsimmetriche 2D e geometrie 1D
Strategie rigorose di sotto-rilassamento e di convergenza
Opzione per includere il trasferimento di vapore isotermico
Routine di stima per le funzioni idrauliche
Comoda definizione iniziale delle condizioni di pressione interstiziale dell’acqua
Gamma completa di condizioni al contorno idrauliche, comprese condizioni al contorno specializzate per l’accoppiamento suolo-atmosfera
Potenti opzioni di grafica e visualizzazione dei risultati, tra cui isosuperfici e contornatura
Capacità di valutare la stabilità date le complesse condizioni di pressione dell’acqua nei pori

GEOSTUDIO 2D Ultimate

GeoStudio 2D Ultimate espande le capacità del livello GeoStudio 2D Advanced con funzionalità per affrontare i progetti geotecnici più impegnativi. Include funzionalità per analizzare la sollecitazione statica e dinamica e la deformazione all’interno del suolo o della roccia utilizzando SIGMA/W e QUAKE/W, compreso il consolidamento accoppiato e la stabilità della sollecitazione degli elementi finiti e la possibilità di utilizzare i risultati FE in SLOPE/W.

Le funzionalità aggiuntive offerte in GeoStudio 2D Ultimate includono:

Formulazione completa di sollecitazione-deformazione incrementale
Rigoroso algoritmo di aggiornamento delle sollecitazioni per la gestione di modelli di materiali non lineari
Formulazione di stress accoppiato e pressione dell’acqua interstiziale per l’analisi del consolidamento
Analisi della ridistribuzione dello stress
Simulazione semplice della sequenza di costruzione
Molteplici opzioni per la definizione delle sollecitazioni in situ, tra cui l’attivazione della gravità, la procedura K0 e le sollecitazioni sul campo
Elenco completo dei modelli costitutivi di sollecitazione-deformazione, inclusi modelli non lineari di terreni e materiali rocciosi
Gamma completa di condizioni al contorno di sollecitazione e deformazione
Libreria di elementi strutturali per la modellazione di armature, muri di sostegno e altro ancora
Due opzioni aggiuntive di analisi della stabilità: (1) stabilità della riduzione della resistenza automatizzata; e (2) stabilità basata sullo stress degli elementi finiti
Valutazione degli effetti delle vibrazioni dovute a terremoti, esplosioni di mine e carichi di traffico su sollecitazioni e deformazioni
Integrazione di analisi di stress dinamiche e statiche per modellare la deformazione post-terremoto e la dissipazione delle pressioni in eccesso dell’acqua interstiziale

GEOSTUDIO 3D

GeoStudio 3D offre la capacità fondamentale di eseguire analisi di stabilità dei pendii all’equilibrio limite per terreni e rocce. GeoStudio 3D offre un elenco completo di funzionalità, tra cui:

Formulazione rigorosa dell’equilibrio limite
Metodi di analisi multipli tra cui Morgenstern-Price e Spencer
Metodi di ricerca sulla superficie di scorrimento tra cui Entry-Exit e Cuckoo
Algoritmo efficiente di ricerca delle radici per il calcolo del fattore di sicurezza
Definizione della pressione dell’acqua nei pori utilizzando linee piezometriche, Ru e B-bar
Formulazione dei fattori parziali e supporto alla progettazione agli stati limite per Eurocodice o progettazione del fattore di resistenza al carico
Libreria completa di modelli di materiali per terreno e roccia
Approccio pseudo-statico per l’analisi sismica

GEOSTUDIO 3D Advanced

GeoStudio 3D Advanced offre tutte le funzionalità essenziali del livello GeoStudio 3D, introducendo al contempo la capacità di simulare il flusso delle acque sotterranee stazionario e transitorio in terreni e rocce sia saturi che insaturi. Le funzionalità aggiuntive offerte in GeoStudio 3D Advanced includono:

Formulazione completa satura-insatura per il flusso delle acque sotterranee in stato stazionario o transitorio
Integrazione perfetta della pressione dell’acqua interstiziale agli elementi finiti con l’analisi della stabilità dei pendii per problemi sia in stato stazionario che transitorio
Strategie rigorose di sotto-rilassamento e di convergenza
Opzione per includere il trasferimento di vapore isotermico
Routine di stima per le funzioni idrauliche
Comoda definizione iniziale delle condizioni di pressione interstiziale dell’acqua
Gamma completa di condizioni al contorno idrauliche
Potenti opzioni di grafica e visualizzazione dei risultati, tra cui isosuperfici e contornatura
Capacità di valutare la stabilità date le complesse condizioni di pressione dell’acqua nei pori

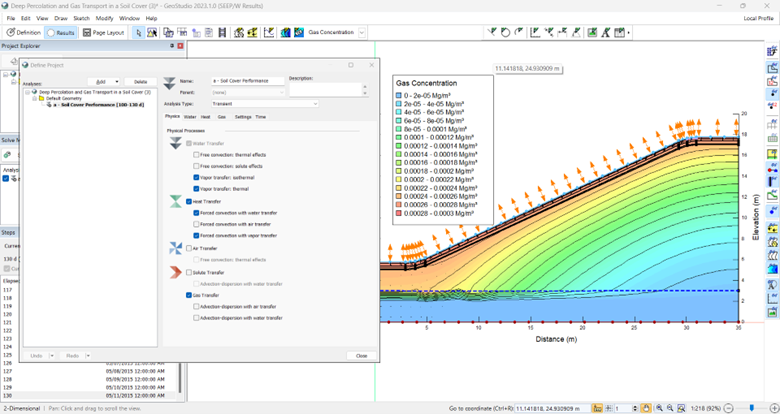

GEOSTUDIO 2D FLOW

GeoStudio 2D Flow include SEEP/W, TEMP/W, CTRAN/W e AIR/W ed è un pacchetto software 2D multifisico a elementi finiti per la modellazione di problemi di protezione ambientale, flusso delle acque sotterranee, clima e congelamento del terreno.

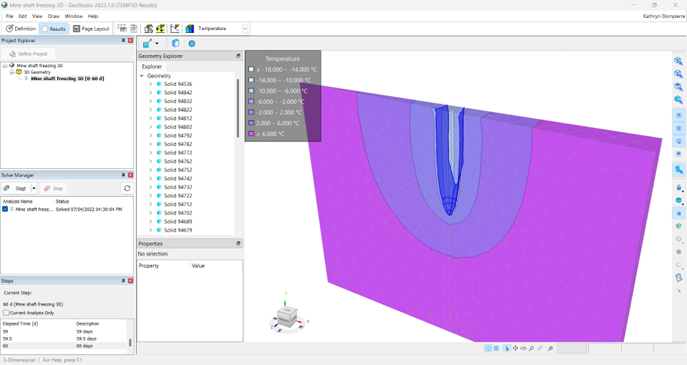

GEOSTUDIO 3D FLOW

GeoStudio 3D Flow include AIR3D, TEMP3D, CTRAN 3D, SEEP3D e fornisce le stesse funzionalità fondamentali di GeoStudio 2D Flow; tuttavia, consente una valutazione completa dei progetti geoambientali in cui gli effetti 3D sono importanti.
