In questa quinta puntata dedicata a OpenPlant 2024 analizziamo gli ultimi sviluppi che portano maggiore flessibilitร e controllo nella modellazione.
ร stata potenziata la variabile OPM_DEFAULT_WELD_SPHERE_RADIUS, che ora consente di impostare dimensioni diverse del punto di saldatura in base al diametro dei tubi, offrendo una precisione piรน realistica nella gestione dei dettagli costruttivi. Anche lo Spectacle Blind ha ricevuto un miglioramento importante: grazie a una nuova proprietร รจ possibile rappresentarlo sia in stato aperto che chiuso, con un riscontro grafico immediato che rende piรน chiara la progettazione. Infine, il Latrolet guadagna la possibilitร di definire lโangolo di installazione, che puรฒ essere variato da 45ยฐ a 135ยฐ, permettendo di adattarsi meglio a spazi e necessitร progettuali.
Sono aggiornamenti che semplificano il lavoro quotidiano e rendono i modelli piรน aderenti alle reali condizioni di impianto, migliorando sia lโefficienza che la qualitร del progetto.
Flessibilitร nellโimpostare dimensioni diverse del punto di saldatura per tubi di diverso diametro

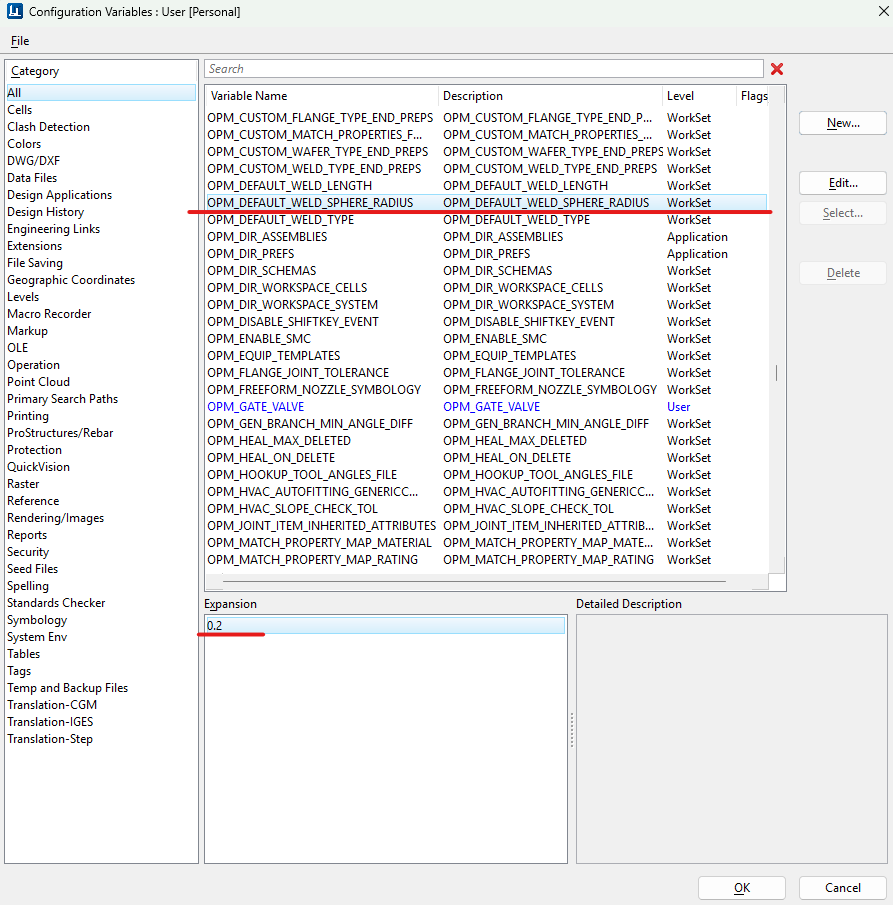

La variabile OPM_DEFAULT_WELD_SPHERE_RADIUS
รจ stata potenziata per supportare dimensioni di saldatura differenti in base al diametro dei tubi.
Ad esempio:
OPM_DEFAULT_WELD_SPHERE_RADIUS = 0-5;100-10;250-20
In questo caso:
- i tubi con diametro inferiore a 100 avranno un punto di saldatura di 5,
- i tubi con diametro pari o superiore a 100 e inferiore a 250 avranno un punto di saldatura di 10.
Il primo valore indica il diametro, mentre il secondo valore indica il raggio della saldatura.
Posizionamento dello Spectacle Blind in condizioni Aperto e Chiuso con rappresentazione grafica

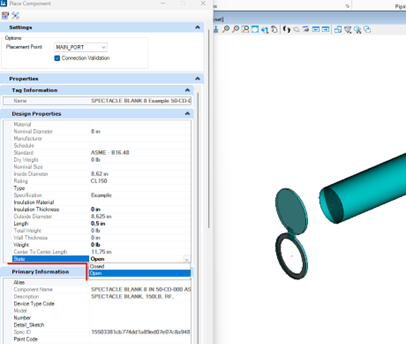

ร stata definita una nuova proprietร EC denominata โPLACEMENT_TYPEโ nella classe dello Spectacle Blind.
A questa รจ stata associata una mappa di valori di lookup con i parametri โOpenโ e โClosedโ.

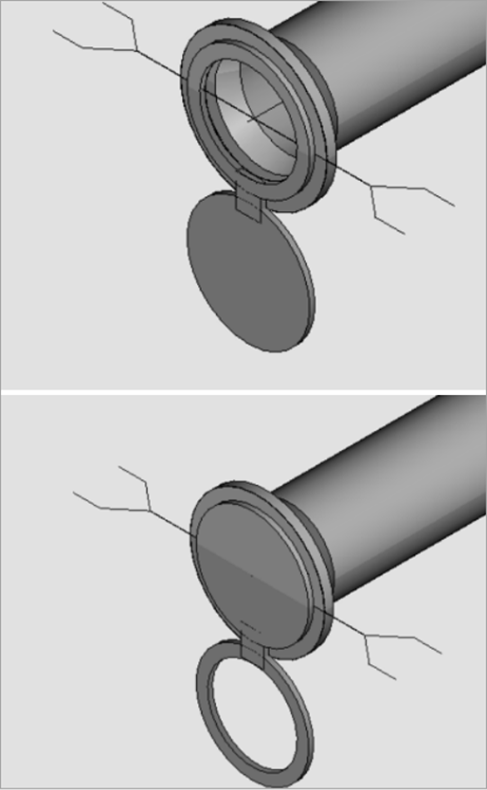

Gli stati Aperto e Chiuso sono mostrati di seguito:ย ย
Funzione
Serve per realizzare una derivazione laterale (branch) da una linea principale di tubazione, garantendo continuitร strutturale e resistenza meccanica.
- A differenza di altri raccordi come il Weldolet (derivazione a 90ยฐ) o lo Sweepolet (derivazione rinforzata e piรน graduale), il Latrolet รจ progettato per connessioni angolate, solitamente a 45ยฐ.
Caratteristiche principali
- Forma: ha un profilo sagomato che si adatta perfettamente alla superficie esterna del tubo principale, distribuendo meglio gli sforzi e riducendo punti di concentrazione delle tensioni.
- Angolazione: consente una derivazione inclinata, tipicamente a 45ยฐ, utile quando non รจ pratico o conveniente unโuscita perpendicolare.
- Tipi di estremitร : puรฒ avere estremitร butt-weld (saldatura di testa), socket weld o filettata, a seconda delle esigenze di progetto.
- Materiali: normalmente in acciaio al carbonio, inox o leghe speciali, compatibili con le specifiche della tubazione principale.
Vantaggi
- Permette derivazioni anche in spazi ristretti, dove unโuscita a 90ยฐ non sarebbe possibile.
- Garantisce una connessione robusta, in grado di sopportare pressioni e temperature elevate.
- Riduce i tempi di fabbricazione rispetto a soluzioni tradizionali (come il taglio e saldatura manuale di pezzi sagomati).
ย
In pratica, se immagini una tubazione principale, il Latrolet รจ il raccordo che permette di โattaccareโ una linea secondaria non dritta ma inclinata, senza compromettere resistenza e sicurezza.
- ร stata definita una nuova proprietร EC “Angolo”. Con il parametro modificabile “Angolo”, l’utente puรฒ ora modificare l’angolo di posizionamento da 45ยฐ a 135ยฐ. Il valore predefinito di Angolo รจ impostato su 45ยฐ.
- L’angolo รจ mappato nel campo “Angolo” nelle specifiche. Se il campo รจ vuoto, Latrolet verrร posizionato con un angolo di posizionamento di 45ยฐ.
Funzionalitร di angolo per Latrolet
- ร stata definita una nuova proprietร EC chiamata “Angle”. Con il parametro โAngleโ, modificabile, lโutente puรฒ ora variare lโangolo di posizionamento da 45ยฐ a 135ยฐ.
Il valore predefinito dellโangolo รจ impostato a 45ยฐ. - Lโangolo รจ associato al campo “Angle” nelle specifiche. Se il campo viene lasciato vuoto, il Latrolet verrร posizionato con un angolo di 45ยฐ.
