Il focus di questo terzo 𝗽𝗼𝘀𝘁 su 𝗢𝗽𝗲𝗻𝗣𝗹𝗮𝗻𝘁 𝟮𝟬𝟮𝟰 è sui nuovi componenti a catalogo dedicati al settore acqua e acque reflue. Tra le principali novità troviamo le flange di ritegno meccanico MEGALUG Serie 15MJ00TD, progettate per semplificare e rendere più sicura l’installazione di tubazioni in ghisa sferoidale e PVC, insieme alle Serie 1100 e 1100TDM, ideali anche per applicazioni ad alta pressione. Oltre a queste soluzioni EBAA Iron, sono stati aggiunti i cataloghi Tyton Joint Pipe (raccordi a innesto) e Saint-Gobain (Rapid Joint, Universal Joint e Flange Joints). Un pacchetto completo di innovazioni pensato per garantire affidabilità, rapidità e sicurezza nei sistemi di giunzione.
Serie MEGALUG 15MJ00TD (imperiale)
Le flange della Serie MEGALUG 15MJ00TD sono dei dispositivi di ritegno meccanico (mechanical joint restraint). Sono prodotte dall’azienda EBAA Iron, specializzata in raccordi e sistemi di ritegno per tubazioni.
Ecco le caratteristiche principali e lo scopo di questi dispositivi:
- Scopo principale: Sostituire i sistemi di ritegno esterni tradizionali e ingombranti, come i blocchi di cemento per la spinta o le barre di metallo che possono corrodersi. Le MEGALUG 15MJ00TD rendono l’installazione più rapida, sicura ed economica.
- Utilizzo: Sono progettate per l’utilizzo su tubi in ghisa sferoidale (Ductile Iron Pipe) e su tubi in PVC AWWA C900, in combinazione con raccordi a giunto meccanico.
- Design: Il dispositivo è costituito da un anello di ritegno diviso e dentellato che incorpora una serie di cunei. Quando il dispositivo viene serrato, i denti dei cunei penetrano nella superficie esterna del tubo, creando un giunto saldamente bloccato che resiste alla spinta idrostatica.
- Principio di funzionamento: Il design a cuneo reagisce alla forza che agisce sul giunto. Più forte è la pressione, più i cunei si “incastrano” sul tubo, garantendo la tenuta.
- Materiali: Sono costruite in ghisa sferoidale (ASTM A536).
- Vantaggi:
- Installazione semplice: Non richiedono strumenti speciali, ma una chiave comune. I dadi a torsione si spezzano automaticamente quando viene raggiunto il serraggio corretto.
- Flessibilità: Permettono una deflessione limitata del giunto anche dopo l’installazione, a seconda delle dimensioni del tubo.
- Sicurezza: Sono progettate per resistere alla pressione senza danneggiare il tubo o i suoi rivestimenti interni.
- Versatilità: Possono essere utilizzate per un’ampia gamma di applicazioni, inclusi raccordi per valvole, idranti e tubi.
In sintesi, le MEGALUG Serie 15MJ00TD sono un tipo di giunto di ritegno specializzato, e non una flangia standard, che serve a impedire la separazione dei tubi in ghisa sferoidale o PVC in sistemi di tubazioni idriche o fognarie, eliminando la necessità di supporti esterni e complessi.

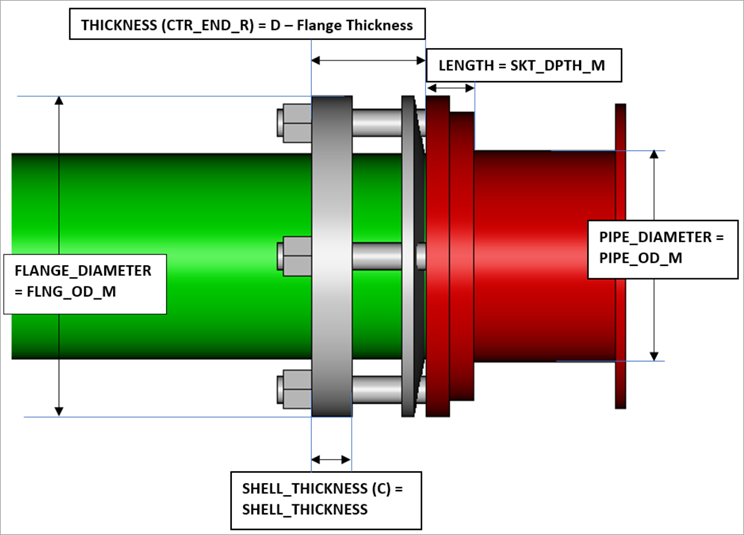

- Restraint meccanico per giunto destinato a tubazioni in ghisa duttile.
MEGALUG Serie 1100 e 1100TDM
Le flange MEGALUG Serie 1100 e 1100TDM sono dispositivi di giunzione meccanica utilizzati per il bloccaggio e la protezione di tubazioni in ghisa sferoidale (ductile iron pipe). Sono prodotte dall’azienda EBAA Iron.
- MEGALUG Serie 1100: Questo dispositivo è un sistema di bloccaggio meccanico progettato per collegare in modo efficace ed economico tubi in ghisa sferoidale a giunti meccanici, come valvole, idranti e altri tubi. Sostituisce i sistemi di bloccaggio esterni più ingombranti come i blocchi di cemento o le tiranti metalliche. Il suo design a cuneo (wedge-style) si adatta alla forza che agisce sul giunto, con i denti del cuneo che penetrano nella superficie esterna del tubo per garantire il bloccaggio. È disponibile in varie dimensioni e può essere utilizzato anche per tubi in acciaio e ghisa grigia.
- MEGALUG Serie 1100TDM (Tandem): La serie 1100TDM, o “Tandem”, è una versione potenziata della Serie 1100. Viene utilizzata per applicazioni che richiedono un’alta pressione (high PSI ratings). È composta da due dispositivi della Serie 1100, con il secondo modificato (senza il labbro del giunto meccanico) per posizionarsi correttamente dietro il primo. Questo design raddoppia la capacità di bloccaggio per garantire la massima sicurezza in condizioni di alta pressione.
Video sul prodotto 1100 Questo video mostra come funzionano i dispositivi di bloccaggio EBAA Iron, inclusa la Serie 1100 MEGALUG, per i tubi in ghisa sferoidale.
- Giunto di ritenuta meccanico per tubi in ghisa duttile

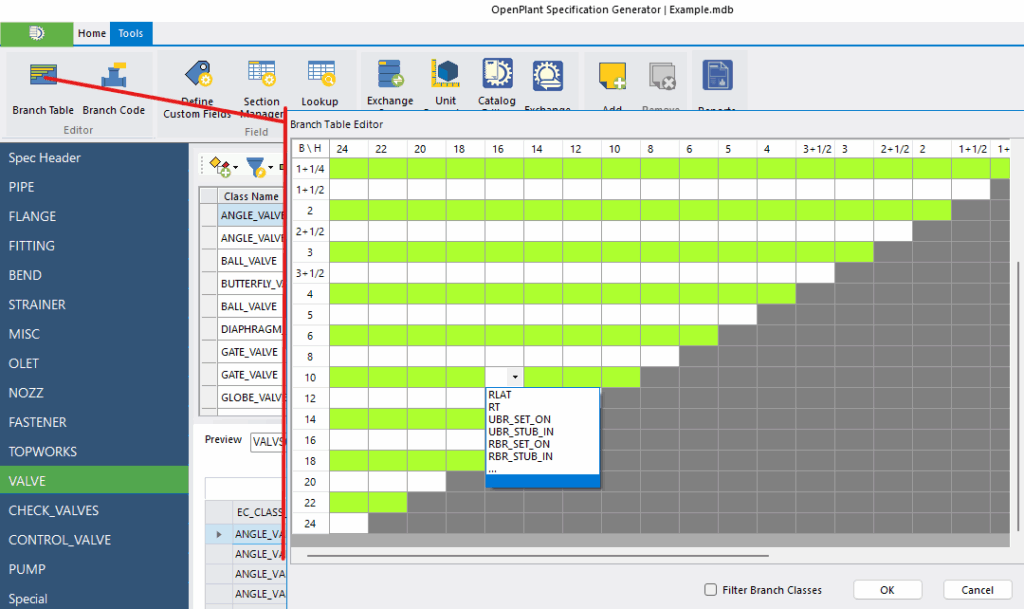

Tutti questi componenti si attivano cambiando i parametri da Openplant Specification Generator
