En esta publicación, mostraremos a MicroStation trabajando con archivos RFA (las familias de Revit), un formato propietario de Autodesk que, sin embargo, gracias a su uso generalizado en el mercado BIM, ha asumido el valor estándar y Bentley Systems lo ha convertido en una excelente integración en microestación. A continuación las imágenes muestran 4 objetos descargados de un conocido marketplace de objetos 3D BIM de los principales fabricantes para arquitectura e ingeniería.

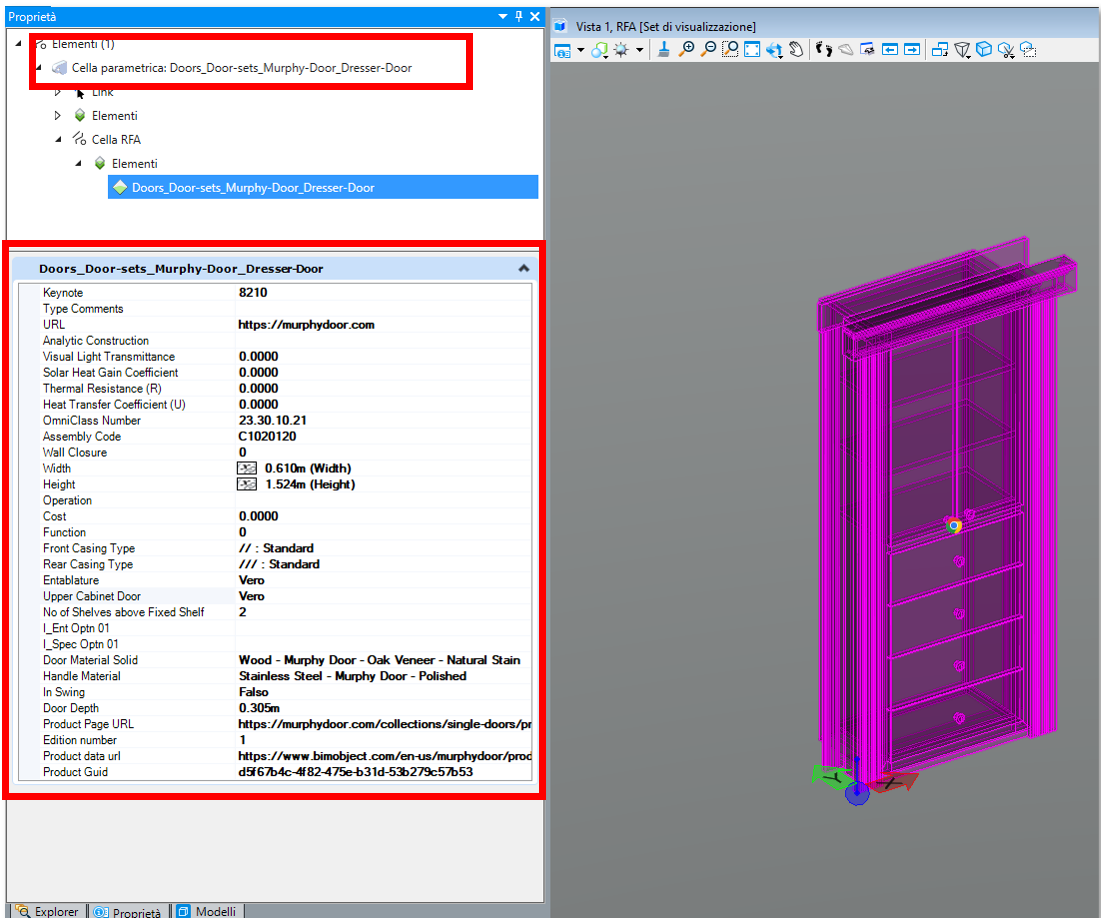

La característica del formato RFA consiste en adjuntar la información del catálogo del fabricante así como las posibilidades de adaptación previstas para el objeto al 3D. A menudo, estos son elementos paramétricos que permiten diferentes configuraciones de productos y MicroStation los lee como celdas paramétricas para vincularlas como en el ejemplo anterior.

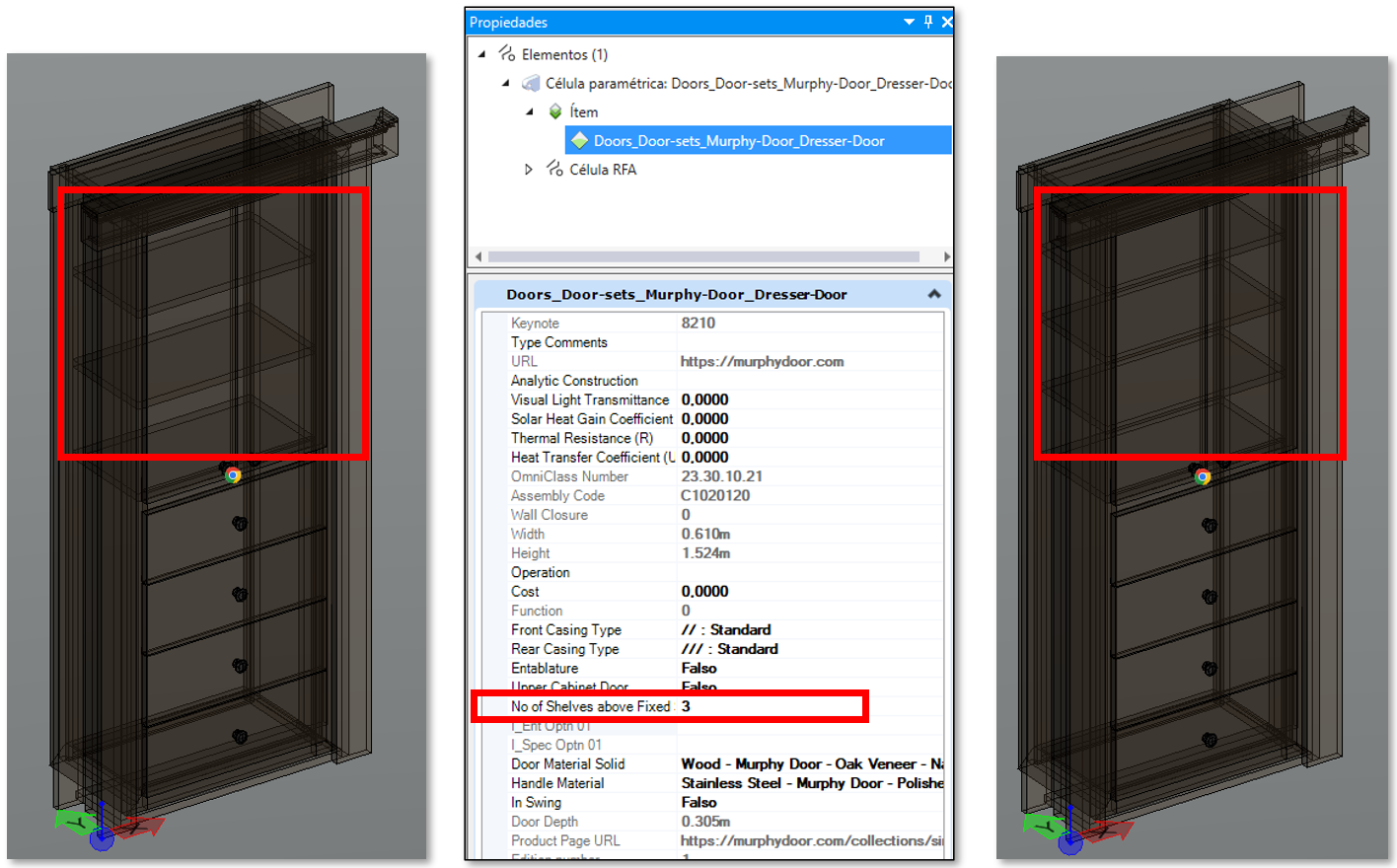

Para una puerta de armario RFA como la de la imagen tenemos el listado de propiedades personalizables, como el coste que nos permitiría cuantificarlo para todas las puertas presentes en el proyecto, o las configuraciones dimensionales
En este sistema automático de puertas correderas entre las varias propiedades del RFA está el modo Closed, trayendo la condición de Verdadero a Falso las puertas estarán respectivamente cerradas o abiertas

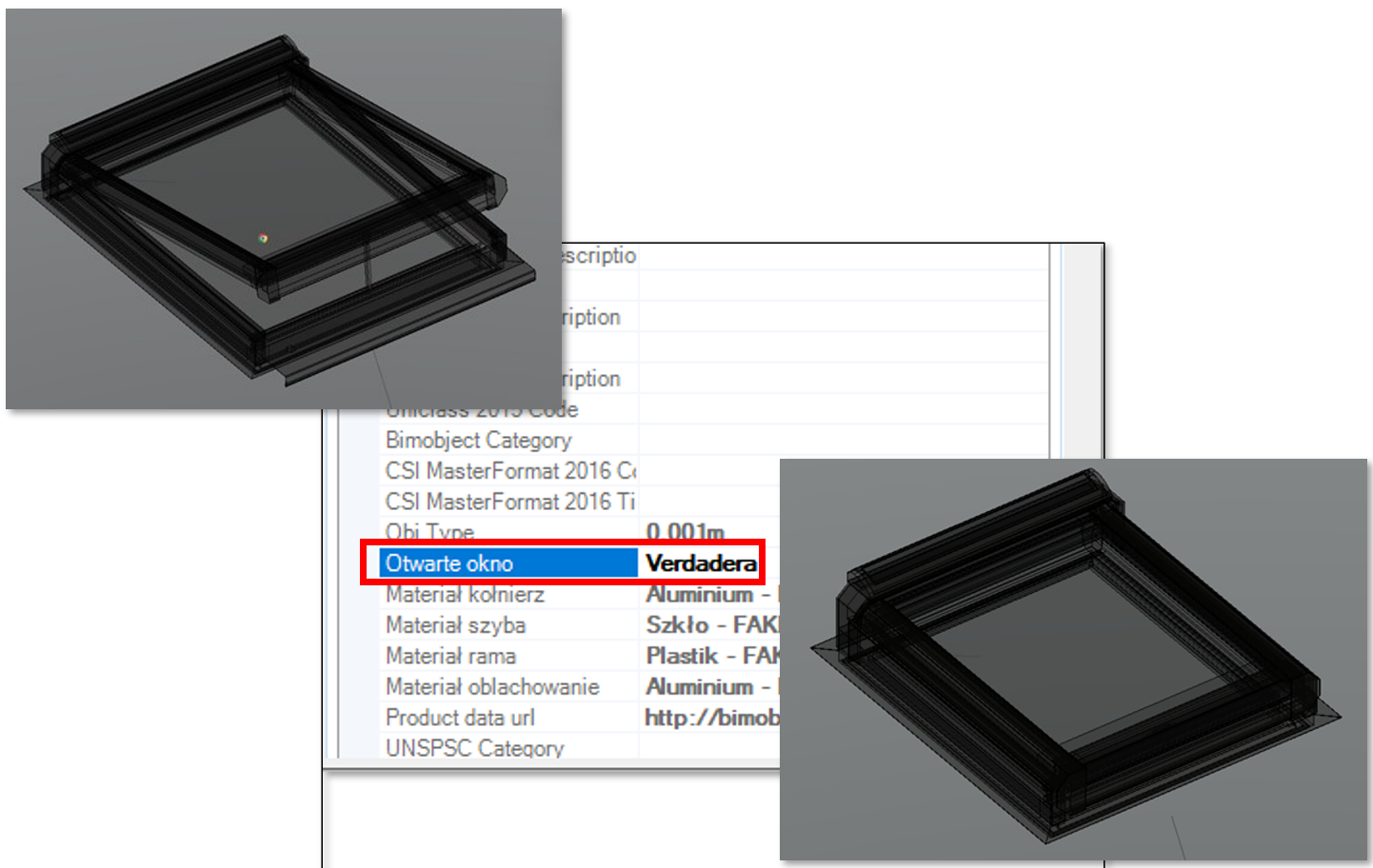

En este tragaluz de apertura FAKRO, cambiar la opción Opened Windows de Verdadero a Falso le permite abrir o cerrar la ventana

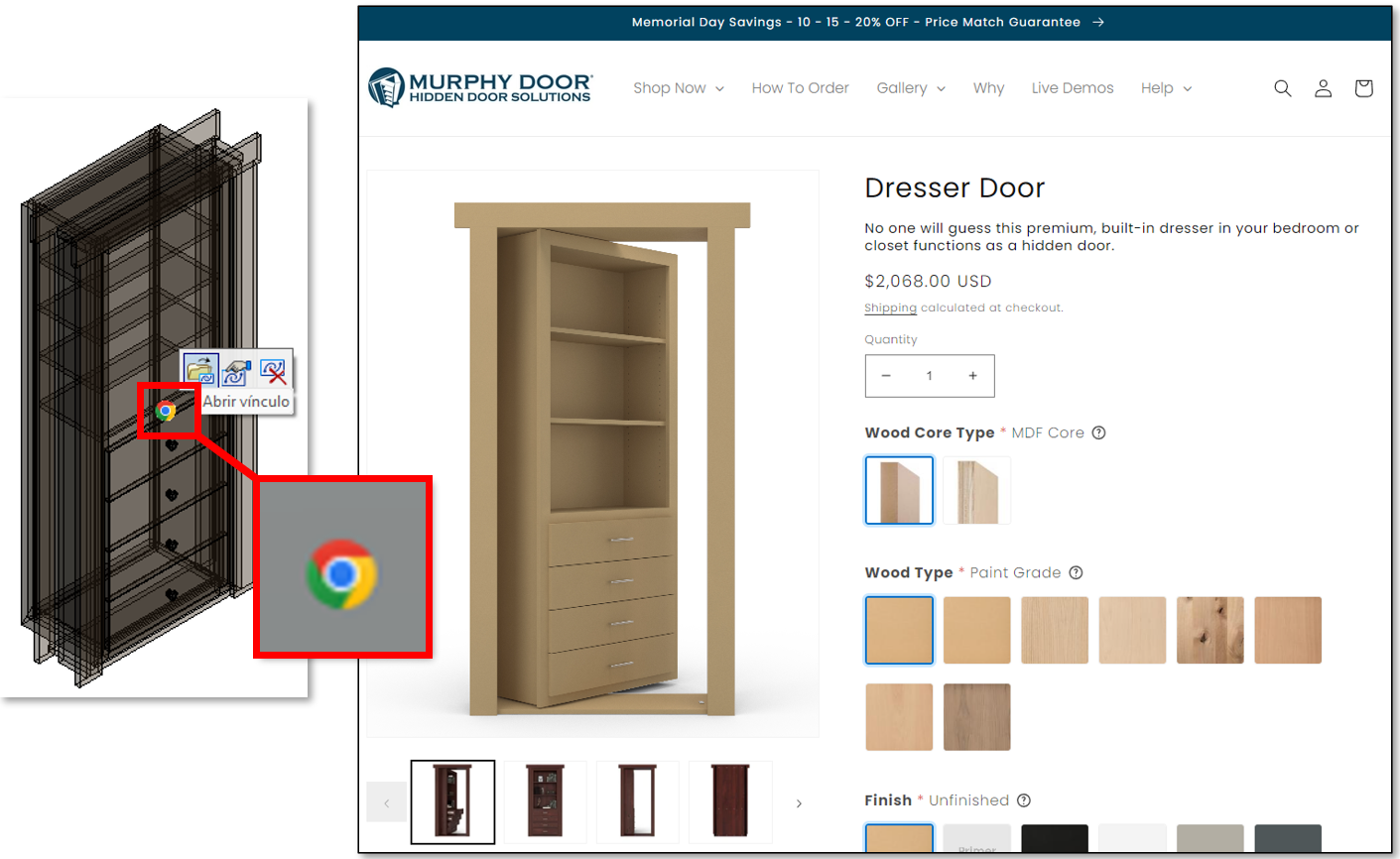

Habrás notado como en cada objeto RFA está el símbolo de Google Chrome, esto se debe a que con MicroStation fue posible conectar la geometría a la página web del fabricante, apuntando directamente a una ficha técnica del producto para recordar siempre de dónde proviene y en qué consiste en cuanto a fabricante y especificaciones técnicas.
En este caso hemos optado por mencionar la página de la tienda online del fabricante.
Conclusiones
La importación de RFA hace que MicroStation sea compatible con la gran mayoría de los mercados BIM, la posibilidad de interactuar correctamente con los parámetros proporcionados dentro de ellos garantiza el cumplimiento y la continuidad del proyecto sin riesgo de perder conexiones importantes con interlocutores que operan en otro software.
