MicroStation CONNECT Edition Update 14 Novità dell’aggiornamento

#4 MicroStation Aggiungere o rimuovere un elemento alle Presentazioni Denominate

Quando si lavora con modelli 3D, alcuni componenti geometrici devono visualizzare simboli diversi in contesti di vista diversi e proiezioni semplici potrebbero non essere sufficienti.

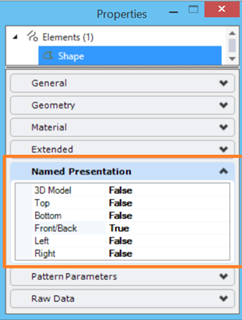

La funzione Presentazioni con nome consente di farlo e con MicroStation CONNECT Edition Update 14, è ora possibile controllare la partecipazione di un elemento nella presentazione denominata dalla finestra di dialogo Proprietà. È possibile impostare il valore su True o False nella sezione Presentazione con nome della finestra di dialogo Proprietà per aggiungere o rimuovere un elemento selezionato da Presentazione denominata.

Nota: È possibile impostare e modificare la partecipazione di un elemento a Presentazione con nome dalla finestra di dialogo Proprietà solo se entrambe le condizioni indicate di seguito sono soddisfatte per le proprietà del modello attivo.

“Tipo di cella” è impostato su “Parametrico”
Può essere posizionato come “Cella” è impostato su “True”
